Таль передвижная ТРШБп-1,0-3м

Таль передвижная ТРШБп-1,0-3м
(0)
Код товара: ТРШБп-1,0-3
Средне-Волжская Промышленная Компания
13 760 руб. / шт.
До конца акции осталось:
00дн.
00час.
00мин.

Таль цепная ручная передвижная ТРШБп-1,0 грузоподъемностью 1000 кг также имеет одну ветвь грузовой цепи. В отличие от тали грузоподъемностью 0,5т имеет привод механизма передвижения.

Таль ручная шестерённая передвижная с поворотным кожухом тяговой цепи ТРШБп-1,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 1,0 т, а также для перемещения груза по подвесному пути двутаврового профиля.

Полное описание
Подарок при покупке
Дарим подарок при покупке данного товара
Выбрать подарок
Таль передвижная ТРШБп-1,0-3м
Таль передвижная ТРШБп-1,0-3м
(0)
13 760 руб.

Таль ручная цепная шестеренная передвижная с поворотным кожухом тяговой цепи ТРШБп-1,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 1,0 т, а также для перемещения груза по подвесному пути (ездовым балкам двутаврового профиля) при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.

Таль передвижная цепная ТРШБп может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150. По требованию заказчика в согласованном порядке может быть изготовлена таль другого климатического исполнения/ категории размещения. Эксплуатация тали разрешается при температуре окружающей среды не ниже минус 40 град С.

Передвижная таль цепная шестеренная ТРШБп-1,0 монтируется на однорельсовых двутавровых балках №№ 16, 18, 20, 22, 24, 27 по ГОСТ 8239 и №№ 18М, 24М, 30М, 36М по ГОСТ 19425.

Передвижные цепные тали шестеренные ТРШБп - с приводом механизма передвижения (на что указывает буква Б в обозначении тали в соответствии с ГОСТ). Перемещение тали по подвесному пути осуществляется приложением усилия оператора тали к тяговой цепи кошки тали.

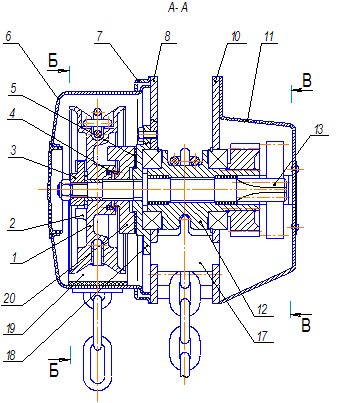

Таль цепная передвижная ТРШБп-1,0 (см. рис.) состоит из кошки 9, двух силовых щёк 8 и 10, нижней подвески 14, редуктора с грузоупорным тормозом, корпуса 11, грузовой звездочки 12, установленной в подшипниках, тяговой звёздочки 1, грузовой цепи 15, тяговых цепей 16 и 26 и кожуха 6, вращающегося в обечайке 7. Тормоз – автоматический, дисковый, грузоупорный состоит из ступицы 20, навинченной на вал-шестерню 13, чашки 18, закрепленной на щеке 8. Фрикционная накладка 5 находится между ступицей 20 и чашкой 18, пружина 4 поджимает ступицу. Тяговая звездочка 1 свободно установлена на вал-шестерне и входит в зацепление со ступицей и вал-шестерней (выступами 2). Кулачок 3 установлен на вал-шестерне и входит в зацепление с тяговой звездочкой.

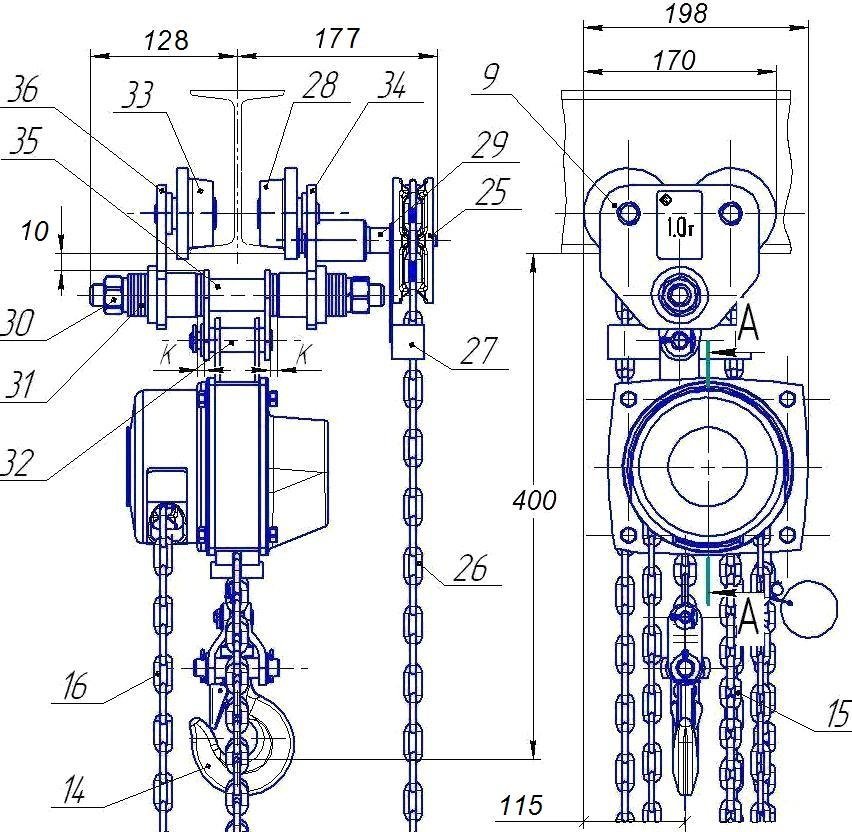

23 - шестерня, 30 - гайки, 31 - регулировочные шайбы, 32 - серьга, К - размер набора шайб.

Кошка 9 состоит из щек 34 и 36, распорки 35 с осью 32 крепления к корпусу тали. В щеке 36 на подшипниках качения установлены ведомые ролики 33. В щеке 34 смонтирован механизм передвижения, состоящий из тяговой звездочки 25, тяговой цепи 26, ограничителя цепи 27, ведущих роликов 28, на ребордах которых выполнены зубчатые венцы, входящие в зацепление с валом-шестерней 29. Подробнее об устройстве и принципе работы тали передвижной ТРШБп - в паспорте на изделие...


В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт - одна на таль, вторая на кошку), тара, паспорт на таль (1шт).

Серийный выпуск талей ручных передвижных грузоподъемностью от 0,5 до 10 тонн соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается сертификатом соответствия № ТС RU C-RU.АИ24.В.00080, срок действия с 22.11.2013 по 22.11.2018г.

Цепная таль передвижная ТРШБп-1,0 имеет одну ветвь грузовой цепи. Применяемая грузовая цепь с размерами звена 6х18, стальная, круглозвенная, калиброванная, высокопрочная (8 класс прочности). Применяемая на тали и на кошке тяговая цепь - 5х26, стальная, круглозвенная, калиброванная.

Тали ручные передвижные цепные имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

Дополнительная информация

Срок гарантии на таль ручную передвижную ТРШБп-1,0 - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы - 7 лет при условии выполнения требований, изложенных в руководстве по эксплуатации.

Эксплуатация передвижной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом/руководством по эксплуатации.

Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.

Взрывобезопасное (взрывозащищенное) исполнение.
Пожаробезопасное исполнение.

Тали ручные передвижные цепные ТРШБп-1,0 изготавливаются также во взрывобезопасном и/или пожаробезопасном исполнениях.

Таль взрывозащищенная передвижная ТРШБп-Ex применяется во взрывоопасных зонах классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 (ГОСТ Р МЭК 60079-10-1-2008) (зоны классов ВIа, ВIг по классификации ПУЭ-7) помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB и IIC температурных групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 60079-20-1-2011, а также в подземных выработках шахт и их наземных строениях, опасных по рудничному газу и (или) горючей пыли, согласно маркировке взрывозащиты.

Тали ручные цепные передвижные ТРШБп-Ex сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", что подтверждается сертификатом соответствия.

Пример обозначения взрывобезопасной тали передвижной грузоподъемностью 1000 кг:

ТРШБп-Ex-1,0-У1.1 ТУ 24.09.785-00; где климатическое исполнение/ категория размещения по согласованию могут быть также выполнены У1; У2; У3; У4 или другие.
Ex маркировка тали - II Gb c T4 X или I Mb c X. Взрывозащищенность талей достигается защитой вида "конструкционная безопасность "с" по ГОСТ 31441.5-2011. Подробнее см. приложение к сертификату по ссылке выше.

Таль пожаробезопасная ТРШБп-1,0 допускается для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIа; П-III по классификации ПУЭ-86.

Высота подъема 3 м
Грузоподъемность, кг 1000
Код товара ТРШБп-1,0-3
Масса без цепей, кг 17,0
Россия
Тяговое усилие при номинальной нагрузке, Н 300
Ход тяговой цепи при подъеме груза на 1 м, м 48
