Ручные тали передвижные ТРШБК должны подвешиваться на двутавровые балки, номера которых указаны в паспорте на изделие с соблюдением требований по кривизне и допустимому уклону пути.



(0) |
Ручные тали передвижные ТРШБК должны подвешиваться на двутавровые балки, номера которых указаны в паспорте на изделие с соблюдением требований по кривизне и допустимому уклону пути.

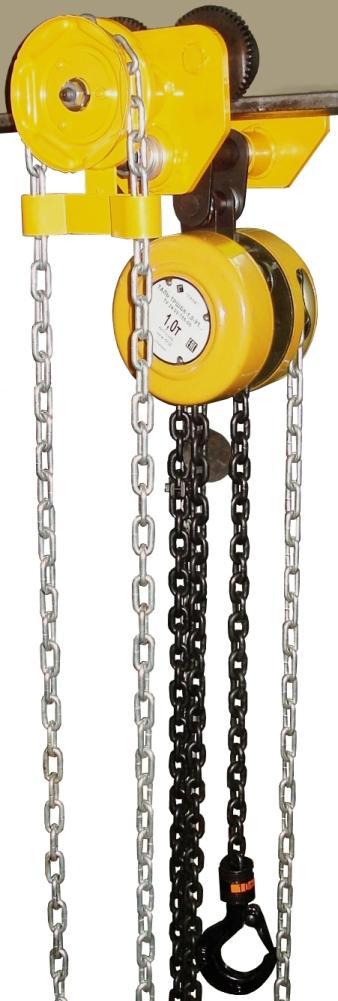

Таль ручная цепная шестеренная ТРШБК-1,0 предназначена для подъёма, удержания в поднятом положении и опускания груза массой до 1000 кг, а также для перемещения груза по подвесному пути (двутавровый профиль) при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.
Таль передвижная ручная шестеренная ТРШБК-1,0 может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1 ГОСТ 15150. Возможно изготовление тали другого климатического исполнения/ категории размещения (по согласованию). Разрешается эксплуатация тали при температуре окружающей среды не ниже минус 40 град С.
Передвижная таль цепная шестеренная ТРШБК-1,0 монтируется на однорельсовых двутавровых балках №№ 18М, 24М, 30М, 36М по ГОСТ 19425 и №№ 16, 18, 20, 22, 24, 27 по ГОСТ 8239 с соблюдением требований по допускаемому уклону и кривизне подвесного пути.
Тали ручные передвижные ТРШБК-1,0 с приводом механизма передвижения (буква Б в обозначении типа тали ТРШБК). Перемещение тали по подвесному пути осуществляется приложением усилия к тяговой цепи кошки, далее через тяговую звездочку на ведущие ролики.
Таль цепная ручная передвижная ТРШБК состоит из кошки, нижней подвески, грузовой цепи, двух тяговых цепей и механизма тали, соединенного с кошкой при помощи серьги. Механизм тали состоит из двух силовых щёк, редуктора с грузоупорным тормозом, кожуха, грузовой и тяговой звёздочек.

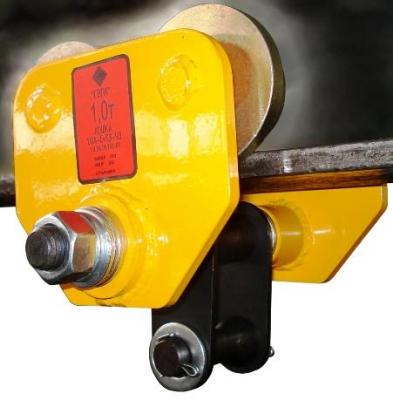

Кошка состоит из щек, распорки с осью крепления к корпусу тали. В щеках на подшипниках качения установлены ролики - два ведущих (с зубчатым венцом) и два ведомых. Подробнее об устройстве и принципе работы тали ручной шестеренной передвижной ТРШБК - в паспорте тали.
В комплект поставки входят: таль (1шт), подвеска нижняя (1шт), грузовая цепь (1шт), тяговая цепь (2шт - для тали и для кошки), тара - деревянный ящик или картонная коробка (1 шт), паспорт на таль, совмещенный с руководством по эксплуатации (1шт). Запасовка грузовой и тяговой цепей производится на заводе-изготовителе!!!
Тали ручные цепные передвижные производства СВПК всех изготавливаемых типов - в том числе ТРШБК - сертифицированы на соответствие требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается СЕРТИФИКАТОМ СООТВЕТСТВИЯ.
Передвижные тали цепные шестеренные ТРШБК-1,0 имеют двухступенчатый двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления. Тормоз – автоматический дисковый грузоупорный с коэффициентом запаса торможения не менее 1,5.
Срок гарантии на таль ручную передвижную ТРШБК-1,0 - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы - 7 лет, при условии соблюдения изложенных в паспорте/руководстве по эксплуатации требований.
Эксплуатация передвижной цепной тали, ее техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами "Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения", ГОСТ 12.3.009-76 (общие требования безопасности при погрузочно-разгрузочных работах), паспортом/руководством по эксплуатации.
Техническое обслуживание тали заключается во внешнем осмотре её и смазке грузовой цепи консистентной смазкой типа Литол-24. После трех лет эксплуатации таль необходимо подвергнуть техническому освидетельствованию. После 6 лет эксплуатации таль подвергнуть ремонту с полной разборкой и заменой изношенных частей.
ЗАПРЕЩАЕТСЯ применение талей цепных ручных передвижных ТРШБК для подъема людей, взрывоопасных или ядовитых веществ, жидкого или раскаленного металла и шлака, а также эксплуатация в химически активных средах.
, .
