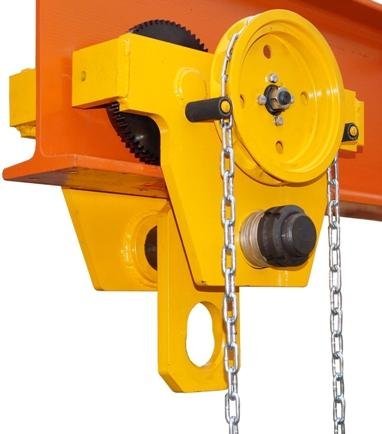

Кошка ручная к стационарной тали K-5,0Б грузоподъемностью 5,0 т изготовлена по ТУ 24.09.793-01 и предназначена для перемещения тали ручной грузоподъемностью не более 5,0 т в цехах, на складах и монтажных площадках с грузом при небольших грузопотоках с малыми скоростями перемещения грузов. Группа режима работы 1М, класс нагружения В1 по ГОСТ 25835.
Кошка К-5,0Б монтируется на однорельсовых двутавровых балках с шириной полки от 110 до 300 мм. Кошки ручные также могут использоваться для оборудования ручных кранов.
Кошка соответствует исполнению У1 по ГОСТ 15150. Эксплуатация кошки разрешается при температуре окружающей среды не ниже минус 40 град С. По согласованию возможно изготовление кошки ручной другого климатического исполнения/ категории размещения.

Кошка К-5,0Б (см. рис. выше) состоит из щеки 1 с холостыми роликами 2, щеки 5 с приводными роликами 3, распорки 11 с серьгой 9 для подвески тали и гайками 10, звездочки 6, приводного вала-шестерни 4 и тяговой цепи (на рисунке условно не показана). Крутящий момент от звездочки 6 через вал-шестерню 4 посредством зубчатого зацепления передается на ролики 3. От спадания цепь удерживается пальцами 12. Регулировочные шайбы 8 служат для регулировки ширины кошки при установке на двутавр.
Указанный выше размер 19 (между полкой двутавра и серьгой) зависит от применяемого двутавра и может колебаться в интервале от 17,5 до 29,5 мм.
В комплект поставки входят: кошка в сборе, тяговая цепь, упаковка, паспорт.
Серийный выпуск кошек с ручным приводом производства СВПК соответствует требованиям Технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования", что подтверждается ДЕКЛАРАЦИЕЙ О СООТВЕТСТВИИ, полученной в установленном порядке.
Дополнительная информация
Срок гарантии на кошку ручную - 2 года со дня ввода в эксплуатацию, но не более 30 месяцев со дня отгрузки с предприятия-изготовителя. Срок службы 7 лет, при условии соблюдения эксплуатационных требований, изложенных в паспорте на кошку.
Эксплуатация, техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Правилами устройства и безопасной эксплуатации грузоподъемных кранов.
Техническое обслуживание заключается в проверке качества затяжки гаек на оси и внешнем осмотре узла подвески тали. При ослаблении затяжки гайки подтянуть.
Взрывозащищенное (взрывобезопасное) исполнение. Пожаробезопасное исполнение
Кошки с ручным приводом грузоподъемностью 5 тонн К-5,0Б изготавливаются также во взрывозащищенном и/или пожаробезопасном исполнении.
Ex-маркировка кошек взрывозащищенных: II Gb с Т3 X. Область применения таких кошек - взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 в соответствии с Ex-маркировкой и ГОСТ EIC 60079-14-2011 помещений и наружных установок, в которых возможно образовании взрывоопасных смесей газов и паров с воздухом категории IIA, IIB, IIC и температурных групп Т1, Т2, Т3 по ГОСТ Р МЭК 60079-20-1-2011.
Подробнее о взрывозащищенных кошках с ручным приводом K-Ex в сертификате и приложении к сертификату - по ссылке ниже.
Серийный выпуск кошек с ручным приводом К-Ex производства СВПК грузоподъемностью от 0,5 до 10 тонн сертифицирован на соответствие требованиям Технического регламента Таможенного союза ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", что подтверждается сертификатом соответствия № ТС RU C-RU.ГБ05.В.00545. Срок действия сертификата по 16.05.2019г.
Кошки в пожаробезопасном исполнении допускаются для эксплуатации в пожароопасных зонах классов П-I; П-II; П-IIa; П-III по ПУЭ-7 и имеют соответствующую дополнительную маркировку.
Производитель кошек ручных К-5,0Б (К-5,0А) оставляет за собой право вносить небольшие усовершенствования в конструкцию кошки - в целях повышения её функциональности и технологичности - без изменения информации (фотографии, схемы) на сайте.
