Классификация талей

Помимо таких критериев, как грузоподъемность, скорость подъема, энергопоьребление, габаритные размеры и т.п. при выборе электрических талей и лебедок также рассматривается следующее:

1. Выбор двигателя в соответствии с FEM 9.682

В дополнение к крутящему моменту определяющим критерием при оценке электродвигателей талей является выделяемое ими тепло. Здесь могут быть два различных режима (вида) работы.

1.1 Повторно-кратковременный (прерывистый) режим

• В данном случае работа двигателя представляет собой серию одинаковых циклов, состоящих из периодов нагружения с постоянной нагрузкой и периодов остановки. Выработка тепла зависит от относительного рабочего цикла, то есть от соотношения между периодом работы под нагрузкой, общим временем работы и количеством пусков в час.

  ED= [Период работы/ (Период работы + периоды остановки)] %,
  где ED - коэффициент занятости в %;

• Количество циклов, которые могут быть совершены при полной нагрузке, рассчитываются так:

  S = 0,3 x ( ED x V/H)%,
  где S - Циклы (в час);
  ED - коэффициент занятости в %;
  V - скорость подъема в м/мин;
  H - средняя высота подъема в метрах.

• Цикл состоит из следующих периодов: подъем, остановка, опускание. Необходимо быть уверенным, что высота подъема не превышает разрешенное значение, которое определяется отношением рабочего цикла к рабочему периоду (в процентах), который теоретически принимается как 10 минут:

  H меньше или = ED x (V/20),
  при этом одновременно не должно превышаться разрешенное количество пусков (стартов). Обычно принимается, что цикл состоит из 6 стартов.

1.2 Кратковременный режим работы

В случаях особых условий работы (например - большая высота подъема) период работы должен быть такой продолжительности, чтобы при этом не превышалось допустимое значение температуры двигателя. В таких случаях повторно-кратковременный режим работы должен быть заменен на кратковременный режим работы. В этом случае двигатель тали (или лебедки) работает непрерывно и допускается до 10 стартов за определенный период (обычно 15 мин), после чего должна быть пауза для охлаждения двигателя до комнатной температуры (20-30 град C).

1.3 Пример расчета повторно-кратковременного режима работы

Электрическая таль: Скорость подъема - 8 м/мин. Высота подъема - 2,8 м. Коэффициент занятости ED: 50 %.
Количество циклов в час: S= 0,3x (50x8)/2,8 = 42,8;
Максимальная высота подъема: H= от 2,8 до (50x8)/20 = 20м;
Количество стартов: N= (25циклов/час) x (6 стартов/цикл) = 150 стартов/час.

2. Классификация грузоподъемного оборудования в соответствии с FEM 9.511

• Для оптимального выбора электрической тали / лебедки необходимо знать грузоподъемность и группу режима нагружения. Группа режима обозначает теоретическое время работы механических компонентов тали под полной нагрузкой. Группам режима 1Bm, 1Am, 2m и 3m по FEM соответствует фактическое время работы в часах 400, 800, 1600 и 3200 часов.
• Если таль работает так, как она классифицирована, то реальное время её эксплуатации будет около 10 лет. После указанного периода будет необходим капитальный ремонт.

Для определения группы режима должны быть предварительно определено:

2.1 Среднее ежедневное время работы

Среднее ежедневное время работы может быть оценено или рассчитано следующим образом:
Время работы в день = (2xHxNxT)/(60xV),
где H – высота подъема,
N – циклы в час,
T – длительность рабочего времени,
V – скорость подъема в м/мин.

2.2 Диапазон нагрузок

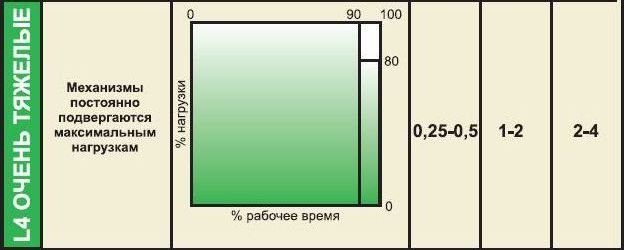

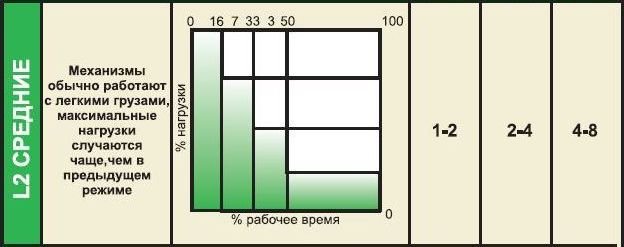

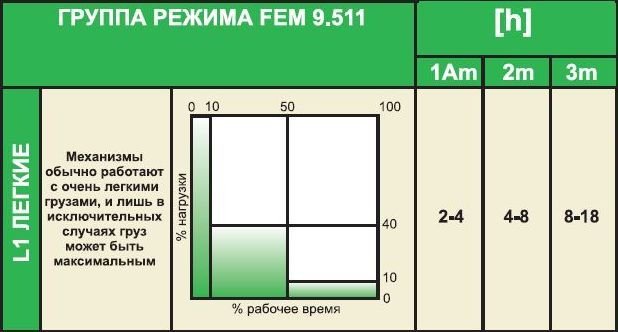

Диапазон нагрузок обозначает, какую часть времени таль работает при максимальной нагрузке, а какую часть времени только при минимальных нагрузках. Диапазон нагрузок может быть оценен следующим образом: 1. Легкие; 2. Средние; 3. Тяжелые; 4. Очень тяжелые.

2.3 Классификация

• Группа режима определяется исходя из среднего ежедневного времени работы и диапазона нагрузок.

  Диапазон нагрузок	Классификация в соответствии с FEM
  	1Bm	1Am	2m	3m
  1. Легкие	до 2 ч*	2-4 ч	4-8 ч	8-18 ч
  2. Средние	до 1 ч	1-2 ч	2-4 ч	4-8 ч
  3. Тяжелые	до 0,5 ч	0,5 - 1 ч	1 - 2 ч	2 - 4 ч
  4. Очень тяжелые	до 0,25 ч	0,25 - 0,5 ч	0,5 - 1,0 ч	1 - 2 ч

  * В таблице указано среднее ежедневное время работы в часах в зависимости от диапазона нагрузок для заданных групп режима.

• В зависимости от области применения и исходя из приведенной выше таблицы можно (условно) предложить следующую классификацию электрических талей:

  Электротали для редких ремонтно-монтажных работ - 1Bm (M3);
  Электротали для регулярных ремонтно-монтажных работ - 1Am (M4);
  Электротали для применения в цехах - 1Bm-1Am (M3-M4);
  Электротали для применения на складах и в больших магазинах - 2m-3m (M5-M6);
  Электротали специального назначения - 3m-4m (M6-M7).

  ISO 4301	FEM 9.511	ГОСТ	% ED
  M2	1Cm	-	-
  M3	1Bm	1M	25
  M4	1Am	2M	30
  M5	2m	3M	40
  M6	3m	4M	50
  M7	4m	5M	60
